AP2a
 99.00
AP2a
AP2a
AP2a + 1x ZU7ST
AP2a + 2x ZU7ST
AP2a  + 2x ZU7ST + Module
made_in_germany

Tragfähige Anschlusstechnik. Für zwei 5B Module.

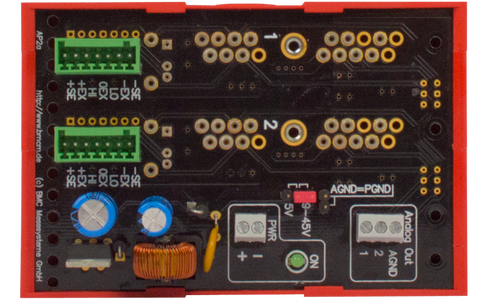

Trägerplatine in 5B Technik: Auf die analoge Backplane AP2a können bis zu zwei Messverstärker, Messumwandler, Ausgangsmodule und sonstige Funktionsmodule gesteckt werden. Die Vielfalt der erhältlichen 5B Module erlaubt die Lösung noch so spezieller Messaufgaben - individuell und einfach.

5B Technik. Industrieller Standard.

Die Pinbelegung der in der AP2a eingebauten Trägerplatine entspricht dem 5B Modulstandard von Analog Devices und Burr Brown. Zusätzlich wurde ein 0EX Pin eingeführt, so dass Sensorik auch unipolar versorgt werden kann.

Offensichtlich sicher.

Die meisten 5B Module ermöglichen die galvanische Trennung der Kanäle untereinander und zum Mess- und Steuerungssystem. Damit ist das gesamte System vor hohen Potentialen und Störeinflüssen optimal geschützt.

Gut versorgt.

Die Versorgung der AP2a erfolgt wahlweise mit 5V oder 9-40V. Die Versorgungsspannung wird über eine Schraubklemme angeschlossen.

Signalanschluss. Klemmen. Stecken. Fertig.

Sensorik oder sonstige Signale können komfortabel über eine steckbare Klemmverbindung an 7-poligen Federkraftklemmen angeschlossen werden. Die im Lieferumfang inbegriffenen Klemmen werden ihrerseits in die entsprechenden Eingangsbuchsen auf der AP2a gesteckt.

Anschluss zum Messsystem.

Die Verstärkerausgänge sind an einer 3-poligen Schraubklemme verfügbar, um an den Eingangsleitungen eines Messdatenerfassungssystems angeschlossen zu werden. Kombinieren Sie die AP2a mit einer Messkarte oder Messgerät von bmcm, erhalten Sie ein leistungsfähiges Messsystem.

Hutschienenmontage.

Die AP2a wird mit einer Hutschienenaufnahme mit Halterung geliefert. Dies erlaubt die einfache Montage auf einer standardmäßigen Hutschiene, wie sie in der Installationstechnik üblich ist.

Die große Variante. Sie haben die Wahl.

Für diejenigen, die mehr Kanäle benötigen: Die analoge Trägerplatine ist ebenso als 8-Kanal Version AP8a erhältlich.

Die wichtigsten Funktionen in aller Kürze. Die technischen Daten finden Sie detailliert im zugehörigen Datenblatt-PDF.

  •   2 Kanäle
  •   5B kompatibel
  •   7-pol. Eingangsklemmen
  •   Versorgung 9..40V oder 5V
  •   Hutschienenmontage
  •   inkl. 2 Federkraftklemmen
