AP8a
 279.00
AP8a
AP8a
AP8a + 2x ZU7ST
AP8a  + 2x ZU7ST + Module
AP8a oben
AP8a Seite
AP8a hinten
made_in_germany

Tragfähige Anschlusstechnik. Für acht 5B Module.

Trägerplatine in 5B Technik: Auf die analoge Backplane AP8a können bis zu acht Messverstärker, Messumwandler, Ausgangsmodule und sonstige Funktionsmodule gesteckt werden. Die Vielfalt der erhältlichen 5B Module erlaubt die Lösung noch so spezieller Messaufgaben - individuell und einfach.

5B Technik. Industrieller Standard.

Die Pinbelegung der in der AP8a eingebauten Trägerplatine entspricht dem 5B Modulstandard von Analog Devices und Burr Brown. Zusätzlich wurde ein 0EX Pin eingeführt, so dass Sensorik auch unipolar versorgt werden kann.

Offensichtlich sicher.

Die meisten 5B Module ermöglichen die galvanische Trennung der Kanäle untereinander und zum Mess- und Steuerungssystem. Damit ist das gesamte System vor hohen Potentialen und Störeinflüssen optimal geschützt.

Gut versorgt.

Die Versorgung der AP8a erfolgt wahlweise mit 5V oder 9-40V. Die Versorgungsspannung wird über Schraubklemmen angeschlossen.

Signalanschluss. Klemmen. Stecken. Fertig.

Sensorik oder sonstige Signale können komfortabel über eine steckbare Klemmverbindung an 7-poligen Federkraftklemmen (ZU7ST, VPE=8) angeschlossen werden. Diese werden ihrerseits in die entsprechenden Eingangsbuchsen auf der AP8a gesteckt.

Anschluss zum Messsystem.

Die Verstärkerausgänge sind an einem 16-poligen Steckverbinder verfügbar, um an den Eingangsleitungen eines Messdatenerfassungssystems angeschlossen zu werden. Kombinieren Sie die AP8a mit einer Messkarte oder Messgerät von bmcm, erhalten Sie ein leistungsfähiges Messsystem.

Hutschienenmontage.

Die AP8a wird mit einer Hutschienenaufnahme mit Halterung geliefert. Dies erlaubt die einfache Montage auf einer standardmäßigen Hutschiene, wie sie in der Installationstechnik üblich ist.

Die kleine Variante. Sie haben die Wahl.

Für diejenigen, die weniger Kanäle benötigen: Die analoge Trägerplatine ist ebenso als 2-Kanal Version AP2a erhältlich.

Die wichtigsten Funktionen in aller Kürze. Die technischen Daten finden Sie detailliert im zugehörigen Datenblatt-PDF.

  •   8 Kanäle
  •   5B kompatibel
  •   7-pol. Eingangsklemmen
  •   Versorgung 9..40V oder 5V
  •   8 Direktschalter zur Überbrückung bei Betrieb ohne Module
  •   Hutschienenmontage

AP2a

AP2a
Analoge Verstärker-backplane für 2x 5B Module
 99.00

ZU7ST

ZU7ST
Steckbuchse (7-polig) mit Federklemmen
 29.00

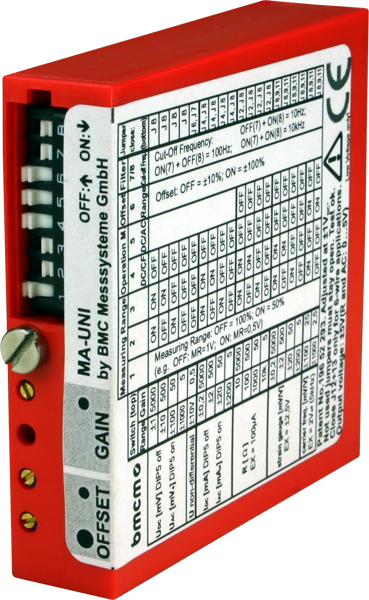

MA-UNI

MA-UNI
5B Universalmessver-stärker für U, I, R, AC, DMS, TF
 199.00

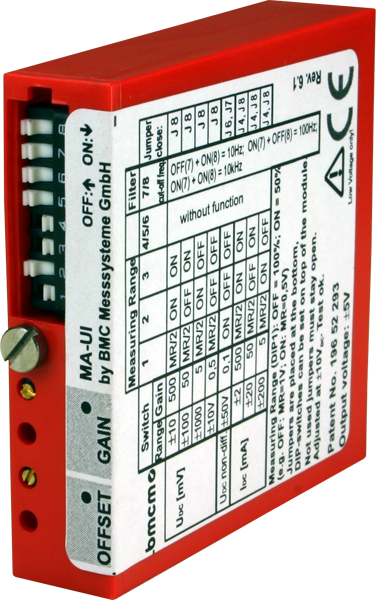

MA-UI
